大线路大容量数字录音系统 VLAN-164™ Digital Voice Logger

上海技声及母公司依靠30多年数字语音产品开发生产经验,提供业界领先的数字录音产品及录音系统。

VLAN-164 适用于要求系统极高稳定性,或大线路大容量录音需求的企业级行业级用户。

VLAN-164 采用工控级标准 19 英寸 4U 机箱 (物理尺寸: 440 × 320 × 178 mm),每台内置双千兆高速交换模块 (HX-160) 和最多16片4通道独立热插拔录音模块卡(VLAN-400P). 因此单台可支持64线同时录音,经过千兆网络堆叠可以迅速实现500线的弹性扩容(8台堆叠)。 用户语音经由 RJ-21 线缆接入,由每个独立的录音模块实时数字化压缩,压缩后的数据实时存储于安装了GVL VLAN Server 录音管理软件的服务器硬盘或者与之相连的磁盘阵列中。

上海技声64通道录音仪
上海技声64通道录音仪

硬件接口

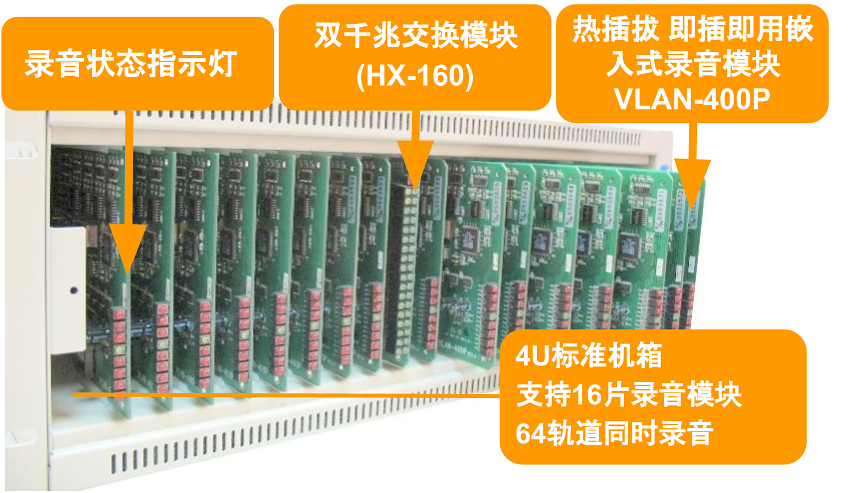

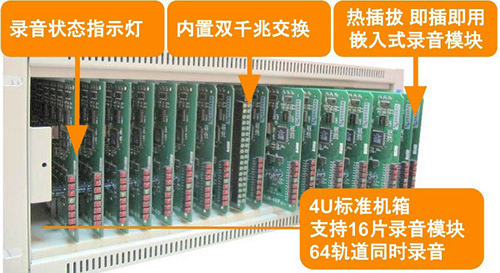

VLAN-164录音轨道扩容:
将两边的面板螺丝拧开,直接用热插拔的方式增加VLAN-400P网络型4轨道录音模块。
单台最大可以安装16片VLAN-400P(64录音轨道)。每片 VLAN-400P 分配独立固定专用内网IP地址。

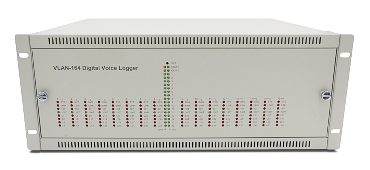

VLAN-164 录音仪

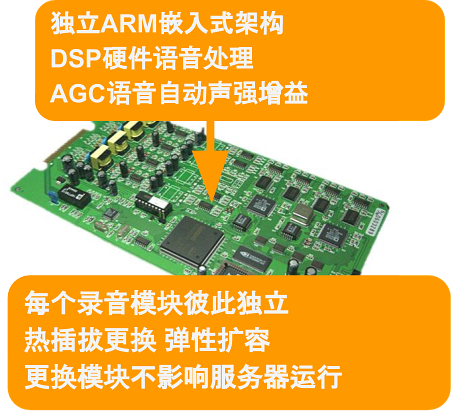

VLAN-400P 录音卡

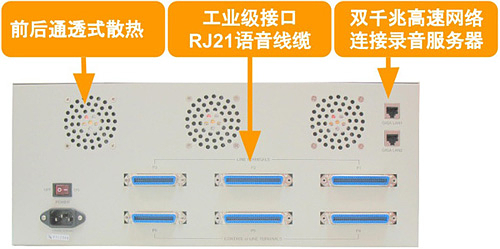

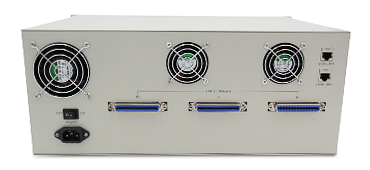

VLAN-164 录音机架盒背面:
背面采用二组RJ21接口及2个千兆网口。其中一个千兆网口用于连接录音计算机网卡,另一个用于堆叠第二台VLAN-164。

上海技声64通道录音仪

RJ21接口说明:

上面一组共3个RJ21接口(P1,P2,P3),用于标准模拟电话录音输入接口。

下面一组共3个RJ21接口(P4,P5,P6),用于VLAN-164MX混音录音型号时采用(选配)。

注:
每组的前2个接口(P1,P2,P4,P5)最大可以接入24轨道录音; 每组的最后一个接口(P3,P6)最大可以接入16轨道录音。

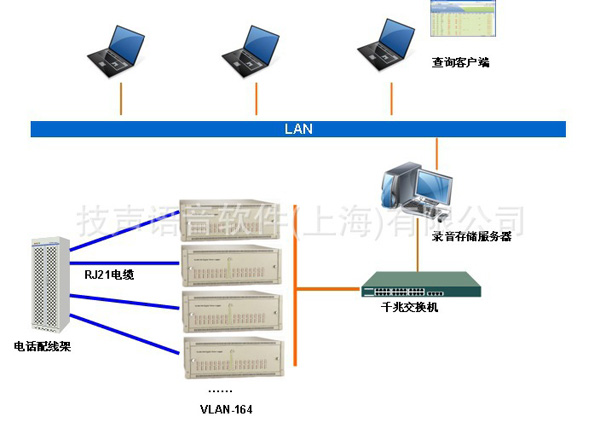

大线路录音网络级联扩展方式:
上海技声大容量64通道录音仪

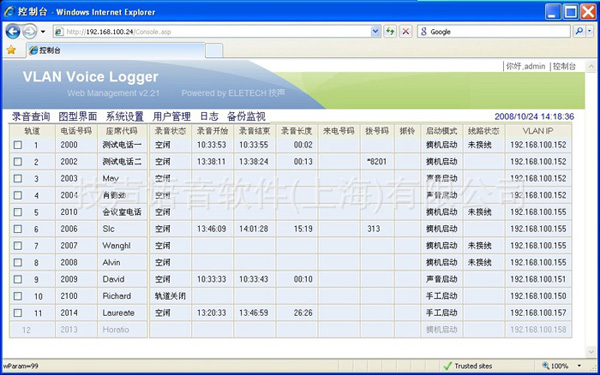

软件界面:

客户通过浏览器登录VLAN Server服务器,获得系统运行实时状态。执行录音查询播放监听等操作。

上海技声大容量64通道录音仪

VLAN Server录音管理服务器软件主要产品特性:
  • WEB客户端实时监控电话线路状态,实时监听通话内容(不影响双方通话过程);
  • 摘机启动(压控)、声音启动(声控)、手工启动(键控)、软件控制四种录音启动方式;
  • 自动记录来电号码、外拨号码,未接来电号码;
  • 每个录音轨道设置独立的的参数,如录音工作时间段或录音启动方式;
  • 单个录音文件的长度可设定;
  • 按编号、座席名称电话、通话时间、通话时长、呼入呼出类型、备注等多种组合条件查询录音记录;
  • 对重要录音记录添加备注,并可设置永久保存,使该条纪录永远不被系统自动删除;
  • 按通话次数、通话时长进行单日、单周、单月、自定义时段生成统计图表,可导出到Excel打印;
  • WEB界面访问支持单选或多选重要录音记录转存至客户端指定磁盘目录;
  • 客户端播放、备份、删除、快进、快退、加速播放、自定义片段循环播放;
  • 支持自动删除极短时长的无意义的录音记录;
  • 分级权限帐户登录管理功能。权限分为:查询权、播放权、管理员;支持帐户过期自动失效;
  • 录音系统存储磁盘自动回删,循环使用现有磁盘容量。设置自动回删参数,保障常年不间断运行;
  • 完整的登录用户操作日志以及系统运行日志;

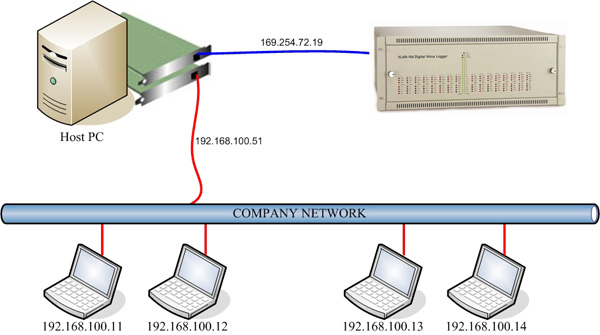

VLAN-164网络连接示意图
上海技声大容量64通道录音仪
安装说明

根据安装环境可选购使用标准机架式110配线架。(注:配线架及打线工具需另购)

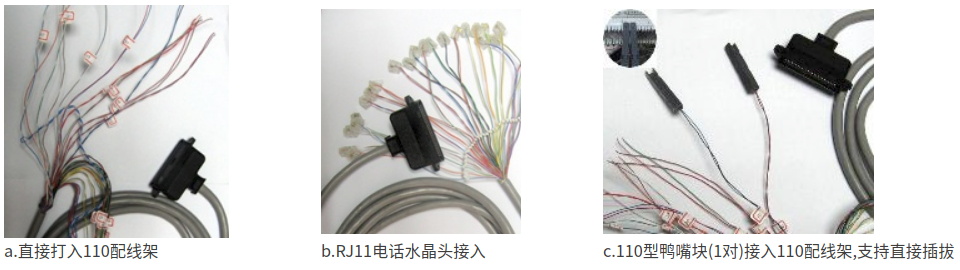

RJ21接线方法:

上海技声大容量64通道录音仪
录音设备选配组件

技术资料下载
