QuikLink™ Wi-Fi控制器

WF-01 Wi-Fi Access Unit for QuikWave Audio Repeater
    产品特性
  • TCP播报控制指令
  • HTTP播报控制指令
  • Wi-Fi AP/STA UPLINK双模式(2.4GHz)
  • 串口RS-232连接到播报器
  • 内建WEB界面 支持移动设备控制
  • 支持QuikWave播报器供电
  • 4个自定义控制信号输入点
  • 宽工作电压9~30V直流
  • 内置天线及增强外接天线
  • 可升级为带延长线吸盘天线

产品优势介绍

QuikLink™ WF-01 提供了以Wi-Fi无线方式来控制QuikWave播报器的功能. 具有内置SSID,也可加入上层WiFi(2.4GHz)无线局域网中. 设备内建TCP Server与Web Server, 为QuikWave音频播报器增加TCP控制指令和HTTP控制指令. 使用户可以快速将音频播报器的控制功能集成到高级PLC控制系统或者IT计算机系统中.

TCP 控制接口
WF-01 接收 TCP 客户端软件或PLC发送的播放控制指令控制EM-38A及EM-18A音频播报器, 如此可更灵活的将音频播报功能集成到现有PLC系统或者IT系统中.

HTTP控制接口
WF-01 接收 HTTP 指令控制EM-38A及EM-18A音频播报器, 可方便的将音频播报功能集成到用户现有的Web Server或浏览器及APP脚本中.

    TCP控制指令举例
  • 播放001文件 -> F001
  • 暂停播放 -> P
  • 恢复播放 -> R
  • 停止播放 -> S
  • 调整音量 -> V6464
  • 查询播放状态 -> B
    HTTP控制指令举例
  • 播放001文件 -> GET /QW/F001
  • 暂停播放 -> GET /QW/P
  • 恢复播放 -> GET /QW/R
  • 停止播放 -> GET /QW/S
  • 调整音量 -> GET /QW/V6464
  • 查询播放状态 -> GET /QW/B

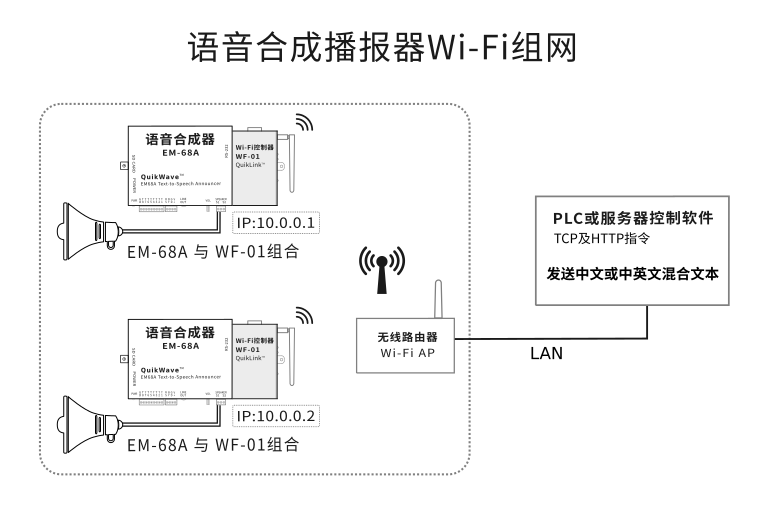

WF-01 + EM-68A语音合成播报器
WF-01组合EM-68A, 用户可通过 TCP 及 HTTP 指令发送文本内容控制语音合成播报功能.

    控制指令示例:
  • TCP指令: @play0026现在1号炉内温度是300度
  • HTTP指令: POST /TTS/play 现在天气晴朗,气温是20摄氏度

定制内嵌软件
使用者可导入自己开发的嵌入式软件到WF-01中, 或由我们为您定制开发软件, 以实现更加特殊的功能. WF-01支持使用Arduino IDE, Micropython, Lua等工具开发嵌入式应用软件. WF-01能设置为连接互联网, 我们可将自动抓取天气数据 的功能放在WF-01上实现, 然后通过所连接的EM-68A实现天气数据的定时语音播报.
如您需要任何帮助, 欢迎您联系我们.


组合安装
WF-01 与 EM-38A 或 EM-68A 组合安装可省去连接线和电源适配器.

WIFI控制器

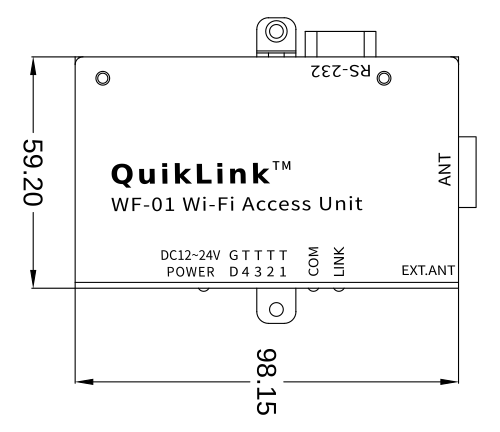

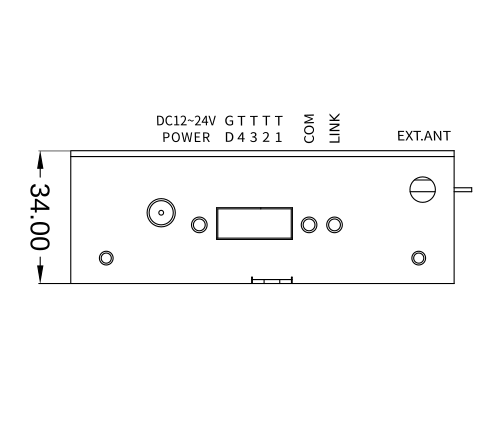

安装尺寸
语音播报HTTP协议控制器
语音播报HTTP协议控制器

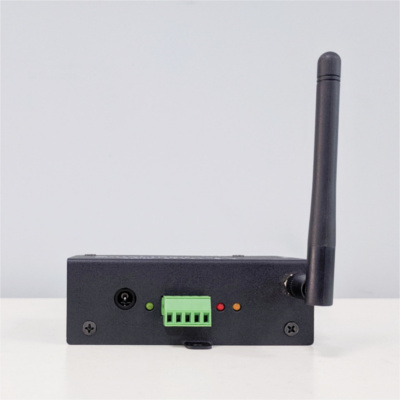

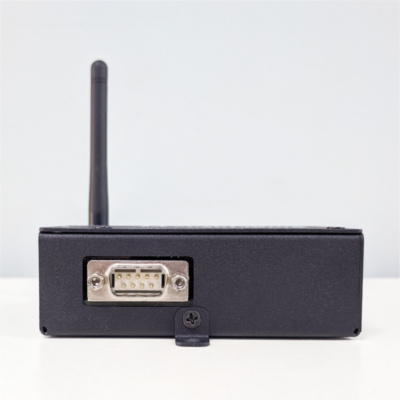

前后视图
语音播报HTTP协议控制器
语音播报HTTP协议控制器

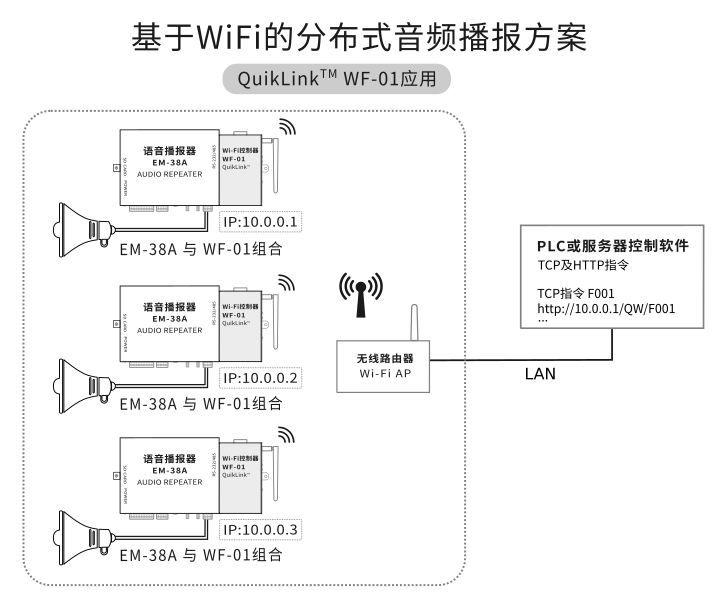

方案示意图
语音播报HTTP协议控制器
语音播报HTTP协议控制器

技术规格 Specifications
规格 描述
输入协议 TCP 及 HTTP 协议指令
输出协议 RS-232 串口播报控制指令 (DB9 公头带DC电源输入功能)
网络连接 2.4GHz WIFI AP / STA UPLINK 双模式
WiFi天线 板载天线加胶棒天线 (可升级为带延长线的吸盘天线, 可将设备安装到控制柜内)
LED指示灯 WIFI STA 连接状态/ QW播报器连接状态
辅助控制 T1~ T4,GND 工业接线端子
输入电压 9V~30V直流
物理尺寸 长98.1mm × 宽59.2mm × 高34mm
Firmware升级 MicroUSB / FTP


推荐应用
  • 工业自动化及信息化系统应用
  • 智能家居系统及物联网应用
  • 人工智能辅助系统应用
  • 任何需要TCP/IP 或 HTTP控制语音播报的应用场景
