工控级语音播报器

EM-38A QuikWave™ Audio Repeater
EM-38A 工控级停车场语音播报板 技声EM-38A

EM-38AR 继电器输出语音控制模块 EM-38AR

EM-38A-TCP 语音播报提示器 EM-38AX

EM-38AR-TCP 语音播报提示器 EM-38AX

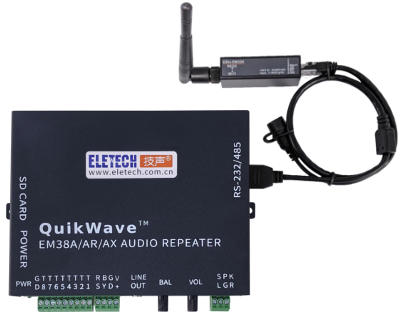

EM-38A-WF01 语音播放模块 EM-38AX

技术资料下载
    已通过CE安规认证 产品特性
  • 高品质MP3立体声音频格式
  • 采用高效率CLASS D功放
  • 立体声输出15Wx2或单声道55W
  • 8并行触发输入点(播放/音量控制)
  • 播报事件输出(Event Log Output)
  • 8继电器开关输出(EM-38AR/AX)
  • RS-232/RS-485通讯控制指令
  • SD/SDHC大容量存储卡
  • 自定义脚本指令播放模式
  • 背景音乐断点续播(顺序/随机)
  • 工作电压12~30V直流
  • 体积适中、结构坚固
  • 工业接线端子
  • 已通过CE安规认证

  • 控制方式
  • 干接点开关控制 (8语音)
  • PLC 二进制编码控制 (128语音/255语音)
  • 脚本指令控制 (999语音)
  • RS-232/485 串口指令 (999语音/10998语音)
  • 多设备同步播报控制 (RS-485)
  • 播报与继电器同步及异步控制
  • 以太网 TCP 指令(EM-38A-TCP)
  • Modbus RTU (EM-38AM)
  • Modbus TCP (EM-38AM-TCP)
  • Wi-Fi TCP (EM-38air)

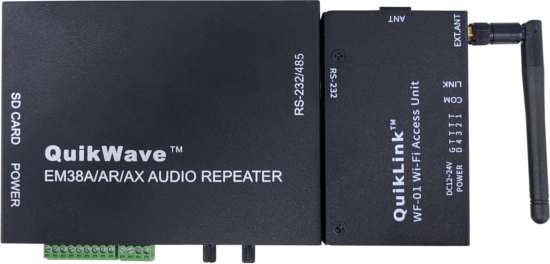

  • Wi-Fi HTTP (需WF-01 Wi-Fi控制器)
  • 定时播报 (搭配NTP-100S时钟服务器)

产品优势介绍

EM-38A 属于工业应用级别的MP3音频播放器. 是目前QuikWave系列中功能最为强大的一组产品. 支持最高320Kbps码率的高品质MP3音频格式, 立体声双声道输出. 本设备内建低发热量节能的Class D功放(具备可自动恢复的过热和短路保护), 能直接连接总功率为10W~60W的音箱或喇叭组合. 设备亦提供LINE OUT音频输出接口, 供用户连接外部第三方音频功放设备.

EM-38A的控制接口包括8个闭合式直接触发或二进制编码触发输入点、RS-232/RS-485串行通讯接口、以太网TCP Socket 控制接口(需以太网组件). 用户可通过按键、感应器、继电器或工业PLC以及计算机服务器控制音频的播报。我们同时可根据用户特殊需求定制硬件和软件界面.

EM-38A Event Log Output 播报事件输出为并行触发模式提供实时输出被触发语音编号的功能(需v35或以上固件版本),此触发事件通过串口RS-232或以太网(如具备)通讯口输出供外部系统记录和分析。 此功能可为用户免去读取播报触发IO状态到上层系统的硬件投资,上层智能系统可使用此接口数据,实现对现场异常事件发生与解除的实时记录与显示功能。

EM38A-M系列支持工业标准的Modbus RTU协议, 利用RS485 Modbus可节省PLC的输出控制点. 若配套以太网模块, 支持Modbus TCP通讯协议.

EM-38A音频存储采用标准SD及SDHC存储卡, 能存储数小时CD品质的音频内容. 用户只需通过标准读卡器将音频文件拷贝到存储卡上即可完成语音内容的更新.

QuikWave播报器使用简便的配置文件来设置播报器的各种工作模式, 只需修改存储卡上的配置文件就可在不同控制模式之间切换, 重新通电即可生效.

    常用工作模式举例:
  • 在按钮闭合或断开时立即启动播放
    (V35或以上固件版本支持通讯口实时输出触发事件)
  • 允许或禁止其它触发信号中断当前播放
  • 触发后仅播放一次或一直循环播放直到触发信号解除
  • 触发一个Script脚本顺序执行一组播放动作
  • 串口或以太网指令控制音频播放/暂停/恢复/停止及音量调整等
  • 并行触发播放时同步控制设备上继电器输出信号(需EM-38AR/AX)
  • 串口指令异步控制设备上继电器输出信号(需EM-38AR/AX)

语音播报模板
选型表
型号 干接点输入 继电器输出 串口指令 以太网指令 尺寸 mm
EM-38A 8 RS-232 / RS-485 135 × 102 × 35
EM-38AR 8 8 RS-232 / RS-485 135 × 189 × 35
EM-38A-TCP 8 RS-232 / RS-485 TCP 135 × 102 × 35
EM-38AR-TCP 8 8 RS-232 / RS-485 TCP 135 × 189 × 35
EM-38A-MQTT 8 RS-232 / RS-485 TCP / MQTT 135 × 102 × 35
EM-38A-M / Modbus RTU over RS-232/485 135 × 102 × 35
EM-38AR-M / 8 Modbus RTU over RS-232/485 135 × 189 × 35
EM-38A-M-TCP / Modbus RTU over TCP Modbus TCP 135 × 102 × 35
EM-38AR-M-TCP / 8 Modbus RTU over TCP Modbus TCP 135 × 189 × 35

EM-38A-TCP 具备与EM-38A相同的音频播报功能,提供以太网控制接口。
EM-38AR 具备与EM-38A相同的音频播报功能,同时增加了8个继电器输出,用于Basic Audio-n-Action™ 控制,支持并行触发音频播放的同时同步控制开启或关闭继电器。
EM-38AX 具备与EM-38A相同的音频播报功能,同时增加了8个继电器输出,用于Advanced Audio-n-Action™ 控制,支持并行触发在任意时间开启或关闭继电器。
EM-38A-M 使用 Modbus RTU 协议控制音频播报.
EM-38A-M-TCP 使用 Modbus TCP/IP 或 Modbus RTU over TCP/IP 协议控制音频播报.
EM-38AR-M 使用 Modbus RTU协议协议控制音频播报, 同时增加了8个继电器输出,用于Basic Audio-n-Action™ 控制,支持音频播放前后同步开启或关闭继电器。

继电器异步控制: 通过串口或以太网通讯指令可实现对 EM-38AR(TCP) 继电器的异步控制, 控制端可在任意时间(不论是否播放中) 发送指令控制1个或多个继电器的开启或关闭, 这在某些场景, 可为用户省去一套独立继电器控制单元的成本.

多播报器同步控制: 支持通过RS-485总线, 同步控制全部播报器. 比如同时播报同一个语音文件(需V26及以上版本).


产品外观图

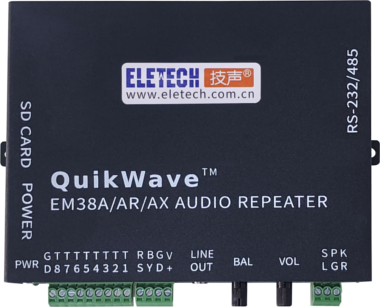

EM-38A

MP3音乐板

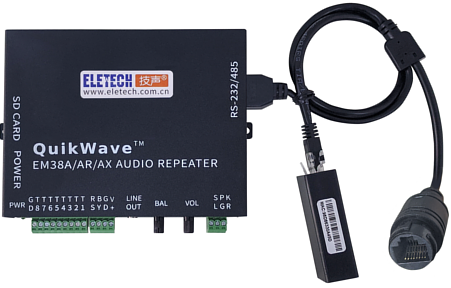

EM-38A-TCP
语音播报器

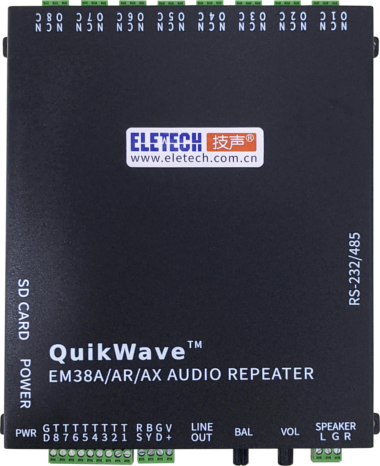

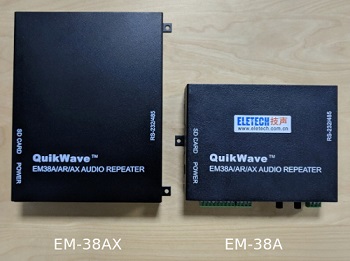

EM-38AR / EM-38AX

MP3音乐板
EM-38AR-TCP / EM-38AX-TCP

MP3音乐板

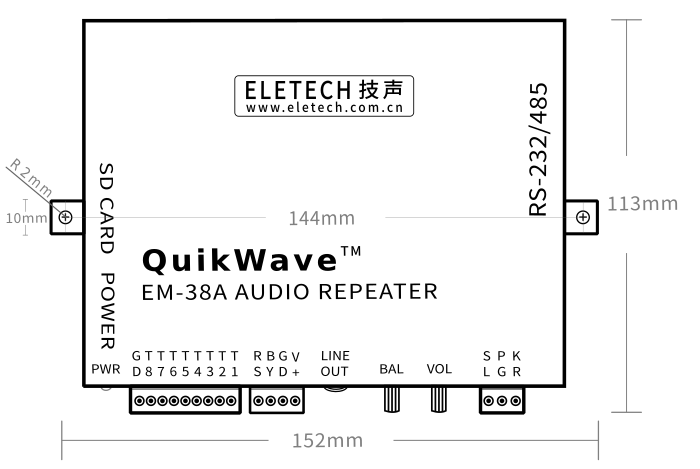

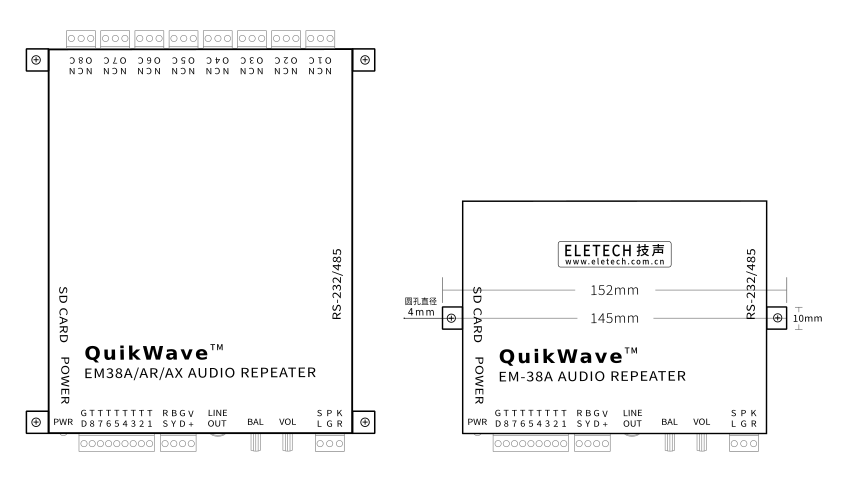

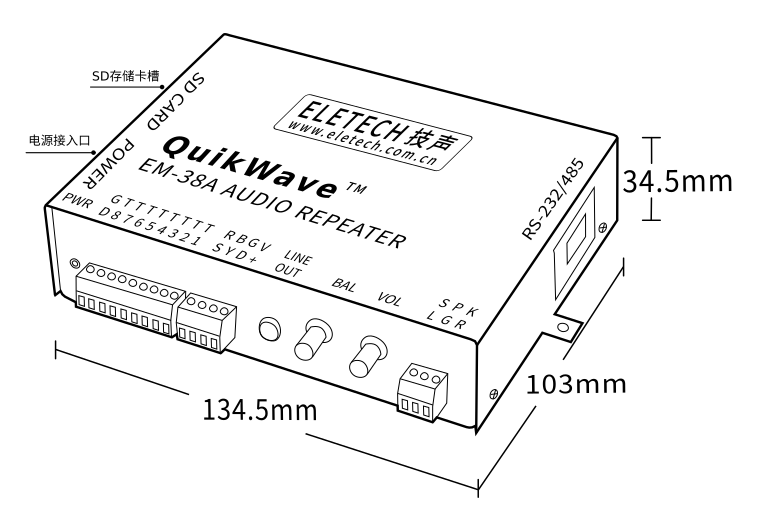

安装尺寸 (EM-38A)

MP3音乐板

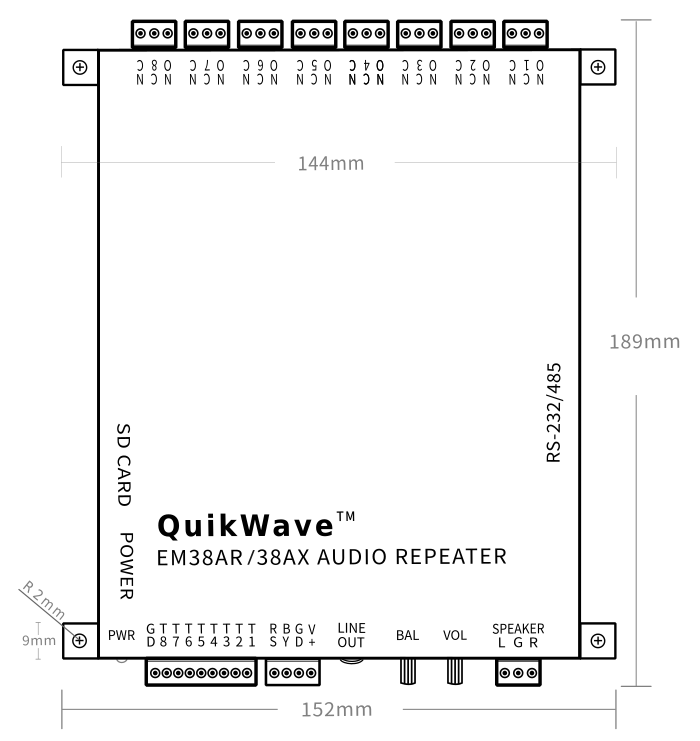

安装尺寸 (EM-38AR / EM-38AX)

MP3音乐板

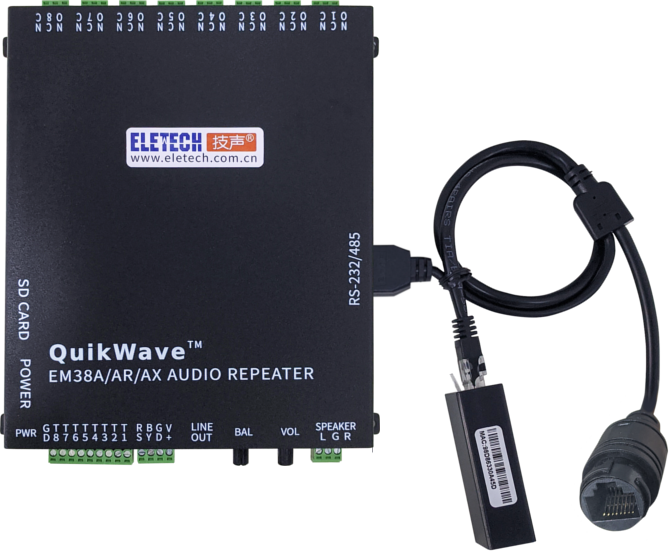

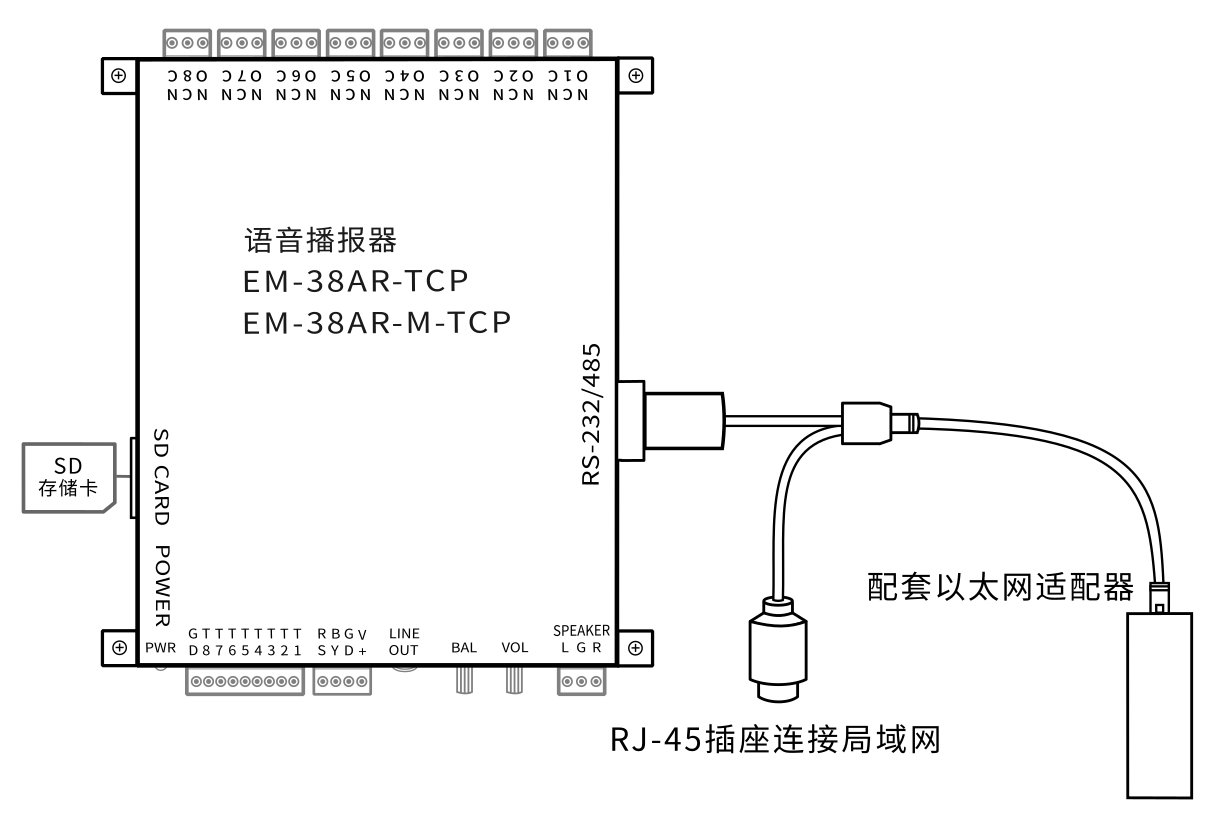

EM-38AR-TCP 以太网连接

MP3音乐板

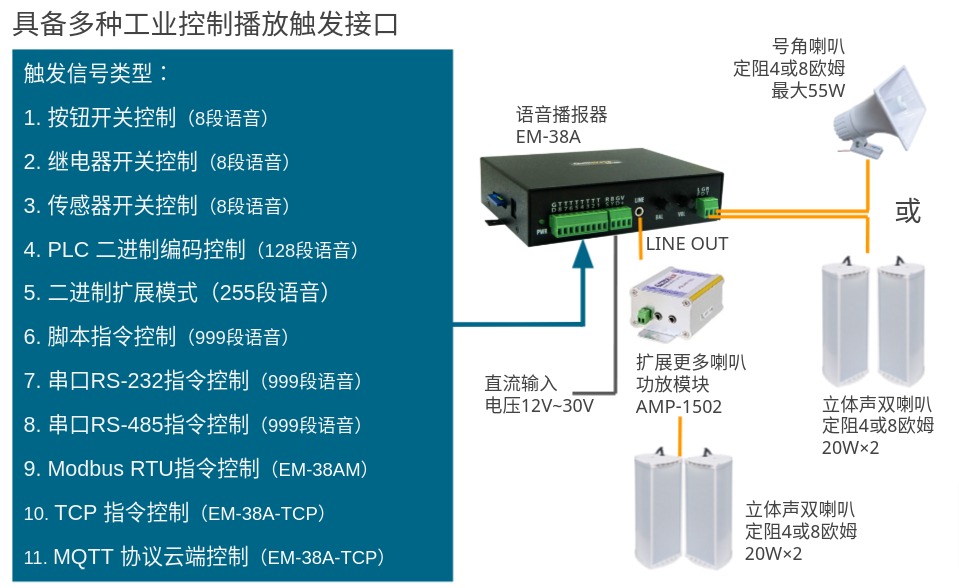

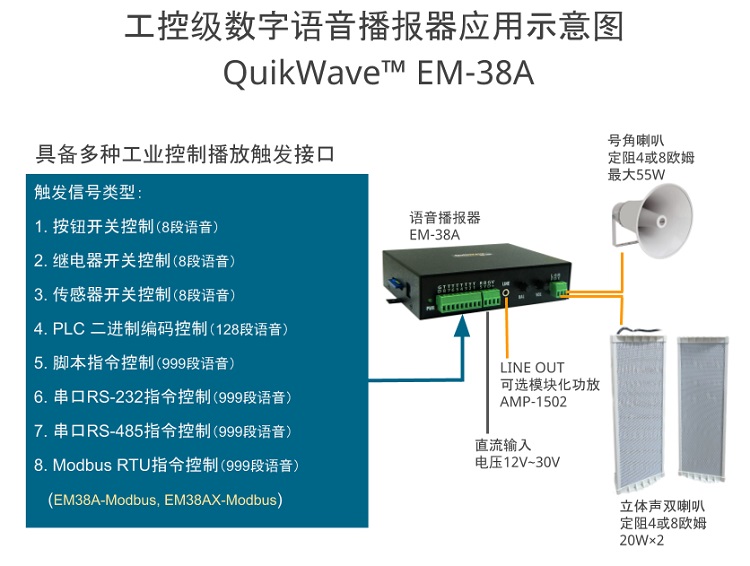

EM-38A 应用示意图

MP3音乐板


技术规格 Specifications
规 格 描 述
音频格式 MP3音频文件 (最高320Kbps ISO 11172-3)
音频段数 开关直接触发: 8段
二进制编码触发: 128段
扩展二进制编码触发: 255段
串口/以太网指令: 999段 / 10998段(V33)
背景音乐: 99段 (顺序或随机); 仅v28或以上版本支持随机背景音乐播放
存储介质 SD/SDHC卡
存储容量 最大32GB (FAT32)
音频时长 >1小时以上
输入电压 12~30V直流
待机电流 60mA
输出功率 定阻喇叭输出, 支持驱动10 ~ 60W 音箱及喇叭组合
LINE OUT 单端式(Single Ended, Unbalanced) 3.5立体声音频线路输出 (连接合规的外部功放)
并行接口 8个触发控制信号输入点,支持播放控制, 支持音量调整(V25及以上版本)
播报状态 BY(Busy)端子, 可控制外部继电器在播报过程中闭合
继电器输出 8个 (需EM38AR / EM38AX / EM38AR-TCP, 支持播报同步或异步控制)
串行接口 RS-232/RS-485 指令控制 或 Modbus RTU 协议控制 (仅EM-38AM)
以太网口 TCP 或 MQTT 协议 (仅EM-38A-TCP / EM-38A-MQTT)
Modbus TCP 或 Modbus RTU over TCP/IP (仅EM-38AM-TCP)
Wi-Fi组网 Wi-Fi TCP 指令请订购 EM-38air
Wi-Fi HTTP 指令需配套 WF-01 Wi-Fi控制器
物理尺寸 135×102×35mm (EM-38A), 135×189×35mm(EM-38AR/AX)
设备重量 463g (EM-38A)
选配组件
播报子系统推荐订购组合
  1. 并行或串口协议 音频输出功率30W方案: 1个EM38A播报器 + 1只HSP30号角喇叭
  2. 并行或串口协议 音频输出功率40W方案: 1个EM38A播报器 + 2只SP420P防尘音柱
  3. 并行或串口协议 音频输出功率80W方案: 1个EM38A播报器 + 1个AMP1502模块功放 + 4只SP420P防尘音柱
  4. 以太网TCP协议 功率30W: 1个EM38A(TCP)播报器 + 1只HSP30号角喇叭
  5. Modbus RTU协议 功率30W: 1个EM38AM播报器 + 1只HSP30号角喇叭
  6. Modbus TCP协议 功率60W: 1个EM38AM(TCP)播报器 + 2只HSP30号角喇叭
扬声组件 音柱及音箱


推荐应用 (示例音频)
自动化停车场、交通信号:
刷卡中文语音提示 道闸入口语音提示 停车场英文语音提示
遥监测系统告警、安防、消防系统:
水库泄洪语音提示 水坝放水告警提示 英文告警语音提示
导览、游艺机、电玩娱乐设备:
动物园中文语音介绍 动物园英文语音介绍
公共交通:
列车到站语音提示 列车到站英文语音提示 站台英文语音提示
自动化电梯:
电梯语音提示中文 电梯语音提示英文
商业广告、自动售货机、背景音乐、公共广播:
公司及产品介绍中文 公司及产品介绍英文
工业机械自动化的语音提示和语音辅助,生产线安灯(ANDON)系统

新型环卫车、扫洗一体车、特种车辆、移动厕所

动车充电站 展览、沙盘、演出、鬼屋等场所的音效与动作控制

对讲机紧急告警方案

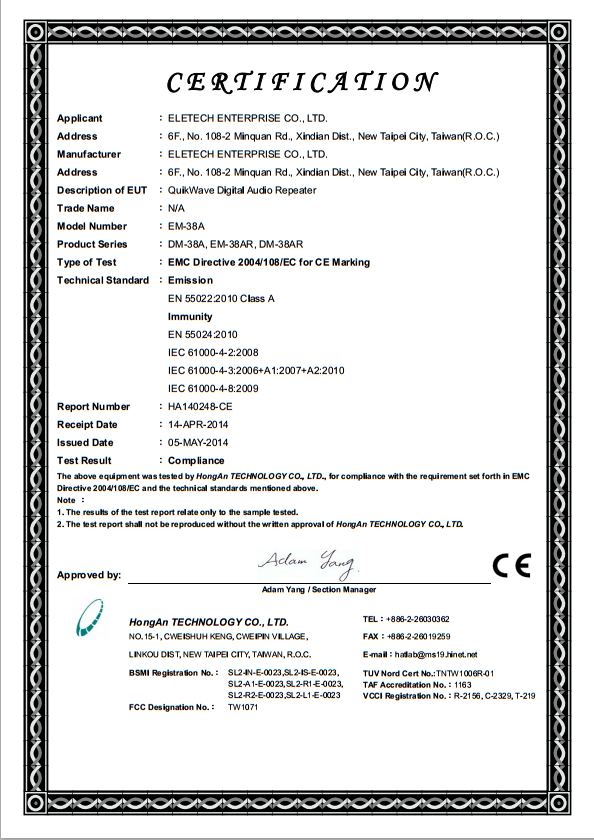

CE认证证书: (点击看大图)
×
