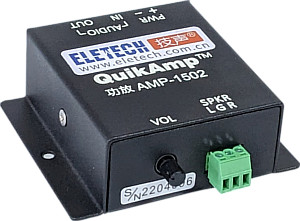

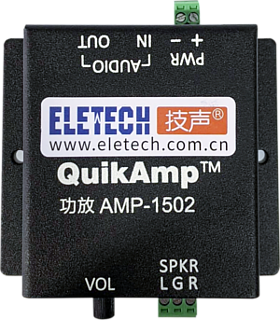

工控级音频功放 AMP-1502
-
产品特性
- 采用高效率CLASS D功放
- 立体声输出15W x 2, 单声道输出55W(BTL)
- 3.5立体声音源插座 x 2
- 体积适中、结构坚固
- 工作电压12~24V直流
- 工业接线端子
产品优势介绍
AMP-1502 属于工业应用级别的可扩展式模块功放. 它体积小巧, 安装便利. 这使得在工业语音播报系统中扩展更大的输出功率, 或者将声音输出到更多的房间提供了便利. 本设备内建低发热量节能的Class D功放(具备可自动恢复的过热和短路保护), 能直接连接功率为10~60W的音箱或喇叭组合. 设备亦提供LINE OUT音频输出用于级联多台AMP-1502.
AMP-1502具备双声道音源输入接口, 可完美匹配EM-38A语音播报器的立体声音频特性.
-
常用工作模式举例:
- 连接QuikWave系列播报器的LINE OUT音频接口
- 连接其他音源信号

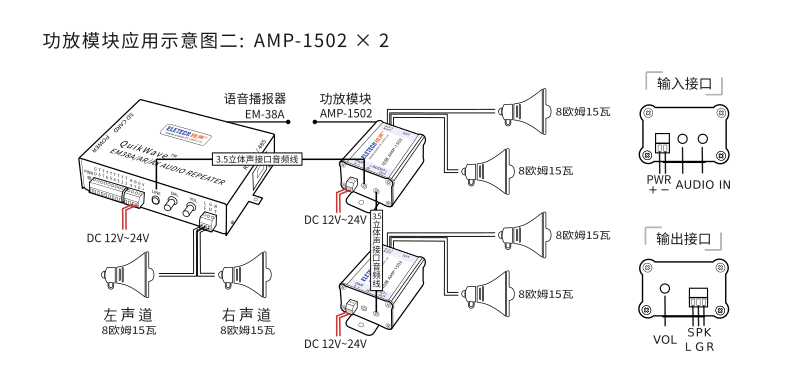

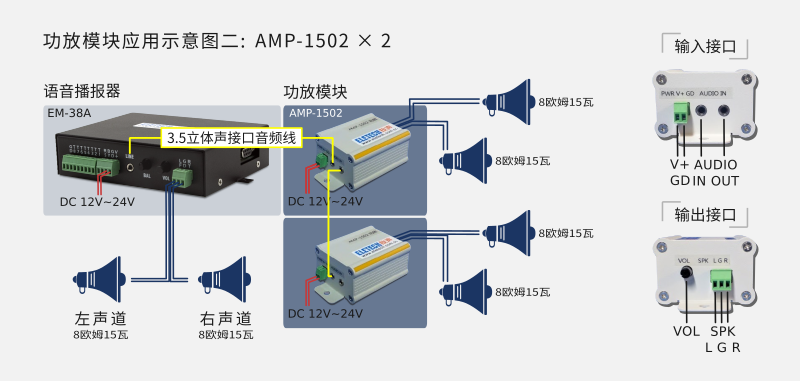

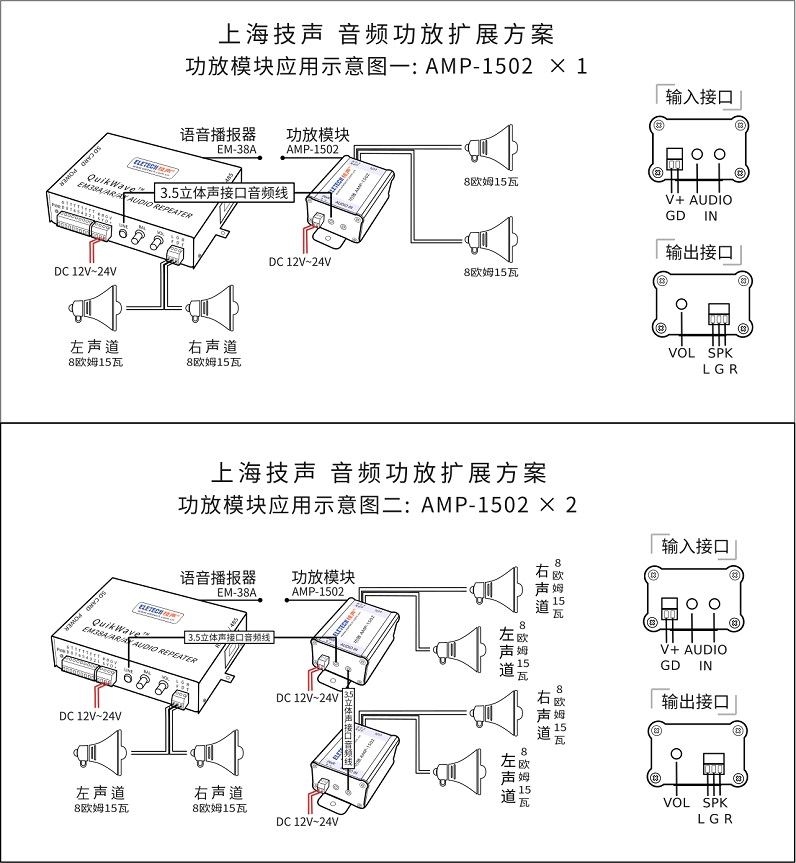

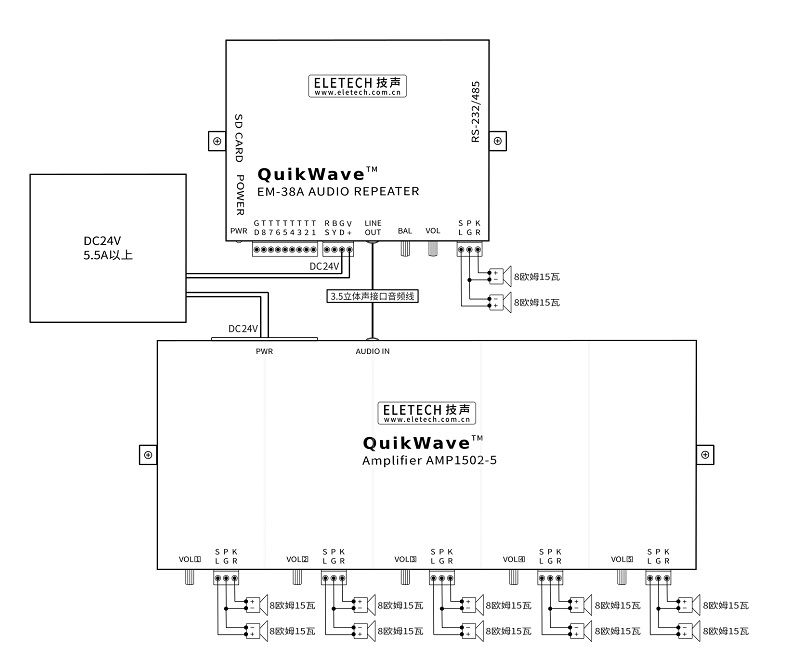

连接示意图
语音播报器 EM-38A
模块化功放 AMP1502
特殊应用参考: 对讲机电台扩音方案
技术规格 Specifications
| 规格 | 描述 |
|---|---|
| 音量调节 | 音量旋钮(VOL) |
| 音源输入 | 3.5立体声音频插座 |
| 音源扩展 | 3.5立体声音频插座 |
| 音频输出 | 工业端子(SPK) Left GND Right |
| 喇叭配置 | 推荐2个8欧姆15W喇叭 或 1个55W喇叭 (喇叭需另购) |
| 输出功率 | 支持驱动60W音箱及喇叭组合 |
| 电源输入 | 工业端子 V+ GND |
| 输入电压 | 12~24V直流 |
| 固定孔距 | 孔间距 85.3mm 孔直径5.8mm |
| 物理尺寸 | 长98.1mm(含挂耳)×宽58.7mm×高39mm |
| 设备重量 | 139g |
