工控级音频功放（带人工广播）AMP-1502P
Audio Amplifier with Phone Broadcast
-
产品特性
- 外部音源和人工广播双输入
- 采用高效率CLASS D功放
- 立体声输出15W x 2, 单声道输出55W(BTL)
- 3.5立体声音源插座 x 1
- 直接话机接口RJ-11 x 1
- 体积小巧，紧凑设计
- 工作电压12~24V直流
- 工业接线端子
产品优势介绍

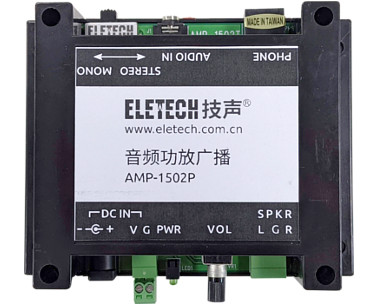

AMP-1502P 是上海技声推出的新一代紧凑型工控级音频功放模块（带人工广播功能）.
本设备即可作为播报器的扩展功放，以连接更多喇叭输出；也可作为一台紧凑型人工紧急广播使用。
AMP-1502P 内建低发热量节能的Class D 数字功放(具备可自动恢复的过热和短路保护功能), 能直接连接功率为10~60W的音箱或喇叭组合. 音源输入接口支持单声道和双声道切换开关(MONO/STEREO), 方便与QuikWave系列播报器完美连接。
本设备带直连电话Phone接口(RJ-11), 只需一部标准电话机连接就可实现人工紧急语音广播。若播报器音频和人工语音同时开启，人工语音将优先输出，满足紧急广播应用需求。
-
常用工作模式举例:
- 连接QuikWave系列播报器的LINE OUT音频接口
- 连接话机做人工紧急广播
- 连接播报器与话机，实现人工插播

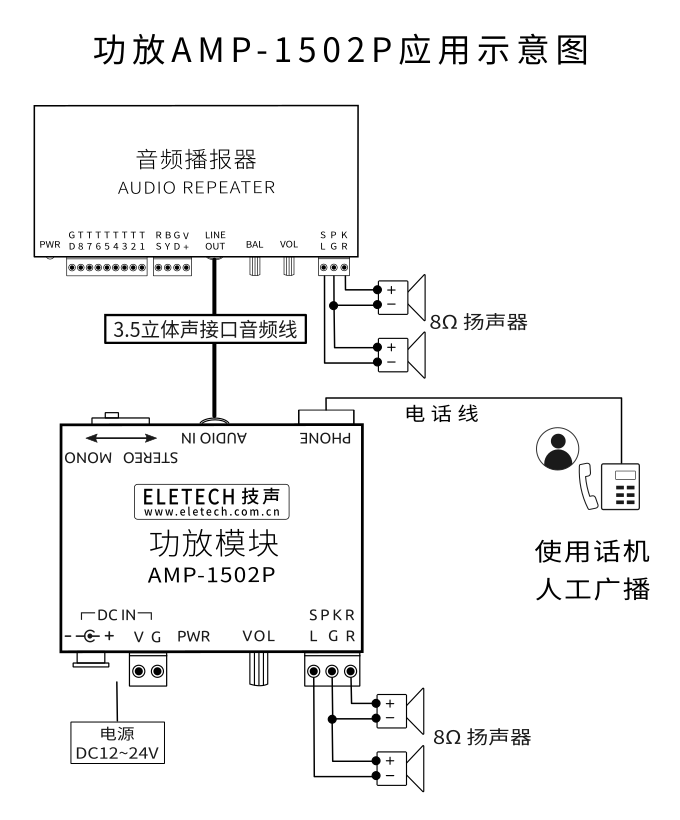

连接示意图
技术规格 Specifications
| 规格 | 描述 |
|---|---|
| 音量调节 | 音量旋钮(VOL) |
| 音源输入 | 3.5立体声音频插座(AUDIO IN) 立体声STEREO / 单声道MONO 切换开关 |
| 人工广播 | RJ-11 电话机插座(PHONE) |
| 音频输出 | 工业端子(SPKR) Left GND Right |
| 喇叭配置 | 推荐2个8欧姆15W喇叭 或 1个55W喇叭 (喇叭需另购) |
| 输出功率 | 支持驱动60W音箱及喇叭组合 |
| 电源输入 | 工业端子 V+ GND 或 DC电源插座 |
| 输入电压 | 12~24V直流 |
| 固定孔距 | 孔间距 105mm 及 70mm (孔直径 4mm) |
| 导轨安装 | 支持导轨宽度 35mm（标准 C45 型） |
| 物理尺寸 | 115 × 90 × 40 mm |
| 设备重量 | 147g |
